3.4. Dachoberlichter (Lichtkuppeln und Dachlichtbänder aus Kunststoff)

3. Bauteiltypen und Fassadensysteme im NWG

Dachoberlichter (Lichtkuppeln und Dachlichtbänder aus Kunststoff)

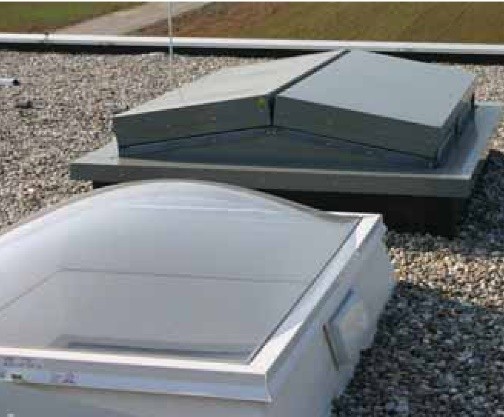

Abb. 13 links: PMMA-Kuppel und RWA-Abzug, rechts: Detail 3-fach-WSVG und PMMA-Kuppel im Flachdachanschluss, Passivhaus-Schule am Riedberg, Frankfurt, Quelle: ina Planungsgesellschaft mbH, vgl. Passivhaus Institut, Darmstadt (Hrsg.): Passivhausschule Darmstadt Riedberg - Messtechnische Untersuchung und Analyse

Bilanziell entscheidet die DIN 4108-4 daher in Einbauhöhen bis 0,5 m und über 0,5 m. Für Einbauhöhen ≤ 0,5 m hat eine Korrektur des Nenn-U-Werts in Abhängigkeit des lichten Rohbaumaß zu erfolgen:

Korrektur des Nennwerts bei Lichtkuppeln/-bändern bei Aufbauhöhen ≤ 0,5 m gemäß DIN 4108-4:U_BW = U_NW • (Bezugsfläche Nennwertberechnung / Fläche lichtes Rohbaumaß)

U_BW	→ Bemessungswert für Lichtkuppeln und Dachlichtbänder
U_NW	→ Nennwert der Dachoberlichtkonstruktion.

Die Berechnung des U-Werts bzw. die Herstellerdeklaration hat gemäß DIN 4108-4 anhand folgender Normen zu erfolgen:

Lichtkuppeln nach DIN EN 1873¹⁹
Dachlichtbänder nach DIN EN 14963²⁰

Anhaltswerte für U_t (transparenter Anteil), Lichttransmissionsgrade τ_D65 und g-Werte können der DIN 4108-4:2020-11 entnommen werden.

_________________________________

¹⁹ DIN EN 1873:2016-07

²⁰ DIN EN 14963:2006-12
